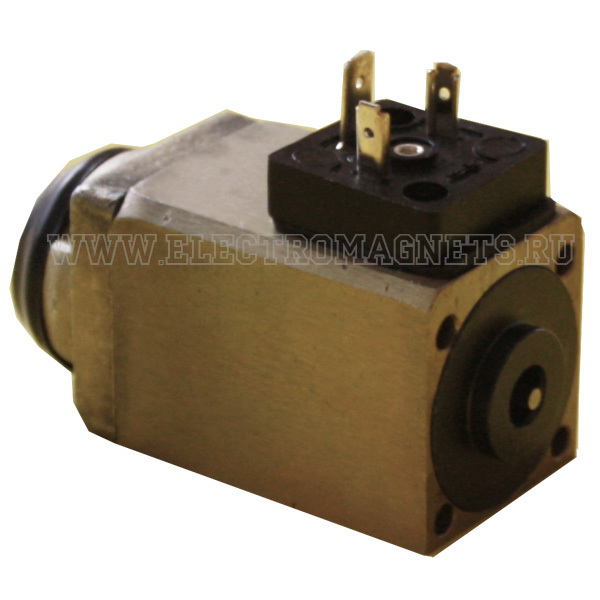

Электромагниты ПЭ 35 и ПЭ 36
Электромагниты состоят из следующих основных частей: катушки с токопроводящей обмоткой, намагничивающегося сердечника (неподвижной части магнитопровода) и якоря (подвижной части магнитопровода), передающего усилие деталям приводимого в действие механизма. Обмотки электромагнита в виде катушки выполняются из изолированного медного провода (существуют также электромагниты с обмоткой из серебра и сверхпроводящих материалов). Катушки электромагнитов типа
ПЭ 35 изолированы стеклонаполненным полиамидом. Применение металлического корпуса и нового изолятора с высокой теплопроводностью для катушки в аналогичных электромагнитах ПЭ 36 позволяет существенно уменьшить нагрев электромагнита в процессе работы. Таким образом, электромагниты ПЭ 36 по сравнению с электромагнитами ПЭ 35 имеют больший запас активной мощности. Изменение параметров и конструкции катушки обеспечивает повышенное тяговое усилие (не менее 52Н при токе эксплутационно- нагретого состояния) и расширенный диапазон рабочих напряжений (в том числе 380В 50Гц) по сравнению с электромагнитом ПЭ 35.
Нами были измерены тяговые характеристики электромагнита ПЭ 36 при различных токах. Тяговое усилие F, кг в зависимости от положения якоря относительно стопа, мм следующее: при токе 1,0А
F(2,5mm) = 7 кг при токе 0,8А F(2,5mm) = 5,8 кг
F(1,3mm) = 10 кг F(1,3mm) = 6,9 кг
F(0,5mm) = 14 кг F(0,5mm) = 12 кг
Тяговые усилия развиваемые электромагнитом ПЭ 35 значительно ниже. Нелинейность характеристики больше, особенно при силе тока в диапазоне от 0,4А до 0,8А. Якорь электромагнита изготовляют из магнитно-мягких материалов. У обоих типов электромагнитов он «мокрый», т.е. полость герметичной гильзы соединена с полостью гидрораспределителя. Герметичность гильзы определяется конструкцией возвратной кнопки электромагнита. Допустимое давление в полости электромагнитов ПЭ 35, ПЭ 36 – 6 МПа. Полный ход якоря электромагнита ПЭ 35 на 0,5 мм больше (при одинаковых номинальных ходах), поэтому для более точной работы гидроаппарата предпочтительнее использовать электромагнит ПЭ 36. Оба типа электромагнитов могут быть укомплектованы электроразъёмами типа СЭ 11-19, 2РМГ, АМР. Электромагнит ПЭ 36 на 9 мм длиннее и на 12 г. тяжелее электромагнита ПЭ 35, если это не является принципиальным, то применение электромагнита ПЭ 36 предпочтительнее ПЭ 35, особенно в режиме работы ПВ 100%.
