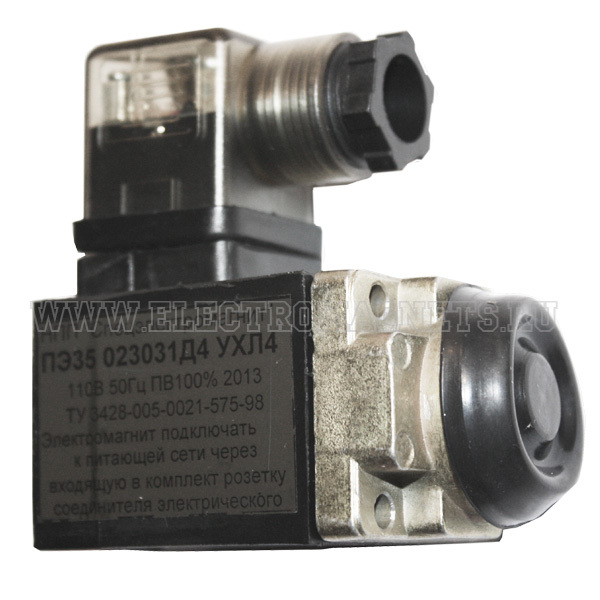

Электромагнит ПЭ 35 переменного тока в комплекте с разъемом (светодиод, варистор для защиты).
Привод электромагнитный ПЭ 35 является полным аналогом электромагнитов КВМ-35; ЭМ- 24; EmaX 705,5 и предназначен для дистанционного управления гидрораспределителями с условным проходом ДУ-6мм, такими, как ПЕ 6; ВЕ 6; 1РЕ6; МРЭ 6; а также другой гидроаппаратурой станочной техники.
Основные параметры электромагнитов ПЭ 35
Тяговое усилие при номинальном ходе якоря, Н, не менее* – при 24В;100В – 30;
при 220В; 280В – 25
Потребляемая активная мощность, Вт, не более – 34
Допустимое отклонение питающего напряжения от номинала, %, не более ± 10
Номинальный ход якоря, мм – 2,5 +0,1
Полный ход якоря, мм – 6,0 +0,6
Режим работы, ПВ – 100%
Время срабатывания, с, не более – 0,04
Масса электромагнита – 0,6 кг.
*Тяговое усилие гарантировано при токе эксплуатационно-нагретого состояния, т.е. при напряжении U=0,9Uном на электромагните, нагретом при напряжении U=1,1Uном.
Конструкция электромагнита
- Электромагнит П 35 изготавливается с «мокрым якорем», т.е. полость герметичной гильзы соединена с полостью гидрораспределителя.
- Допускаемое давление рабочей жидкости в полости электромагнита – 6 МПа;
- Катушка надёжно изолирована и защищена металлическим корпусом. Металлические части, контактирующие с окружающей средой защищены от коррозии.
- Степень защиты с присоединённым соединителем электрическим СЭ11-19 и DIN43650А – IP54, с присоединёнными соединителями электрическими 2РМГ14 и AMP Power Timer - IP65.
Габаритные, установочные и присоединительные размеры электромагнитов ПЭ 35
с соединителем СЭ11-19
Увеличить
с соединителем 2 РМГ (угловым / прямым)

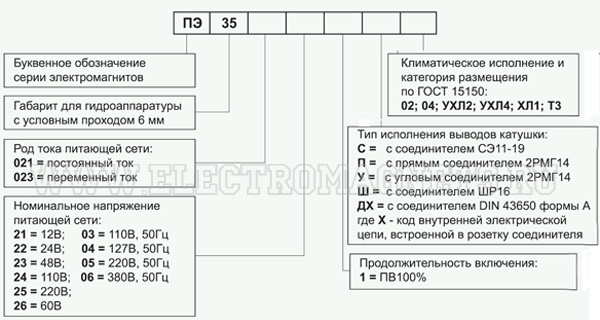

Структура условного обозначения привода серии ПЭ 35
Электромагниты ПЭ 35 и ПЭ 36
Электромагниты состоят из следующих основных частей: катушки с токопроводящей обмоткой, намагничивающегося сердечника (неподвижной части магнитопровода) и якоря (подвижной части магнитопровода), передающего усилие деталям приводимого в действие механизма. Обмотки электромагнита в виде катушки выполняются из изолированного медного провода (существуют также электромагниты с обмоткой из серебра и сверхпроводящих материалов). Катушки электромагнитов типа
ПЭ 35 изолированы стеклонаполненным полиамидом. Применение металлического корпуса и нового изолятора с высокой теплопроводностью для катушки в аналогичных электромагнитах ПЭ 36 позволяет существенно уменьшить нагрев электромагнита в процессе работы. Таким образом, электромагниты ПЭ 36 по сравнению с электромагнитами ПЭ 35 имеют больший запас активной мощности. Изменение параметров и конструкции катушки обеспечивает повышенное тяговое усилие (не менее 52Н при токе эксплутационно- нагретого состояния) и расширенный диапазон рабочих напряжений (в том числе 380В 50Гц) по сравнению с электромагнитом ПЭ 35.
Нами были измерены тяговые характеристики электромагнита ПЭ 36 при различных токах. Тяговое усилие F, кг в зависимости от положения якоря относительно стопа, мм следующее: при токе 1,0А
F(2,5mm) = 7 кг при токе 0,8А F(2,5mm) = 5,8 кг
F(1,3mm) = 10 кг F(1,3mm) = 6,9 кг
F(0,5mm) = 14 кг F(0,5mm) = 12 кг
Тяговые усилия развиваемые электромагнитом ПЭ 35 значительно ниже. Нелинейность характеристики больше, особенно при силе тока в диапазоне от 0,4А до 0,8А. Якорь электромагнита изготовляют из магнитно-мягких материалов. У обоих типов электромагнитов он «мокрый», т.е. полость герметичной гильзы соединена с полостью гидрораспределителя. Герметичность гильзы определяется конструкцией возвратной кнопки электромагнита. Допустимое давление в полости электромагнитов ПЭ 35, ПЭ 36 – 6 МПа. Полный ход якоря электромагнита ПЭ 35 на 0,5 мм больше (при одинаковых номинальных ходах), поэтому для более точной работы гидроаппарата предпочтительнее использовать электромагнит ПЭ 36. Оба типа электромагнитов могут быть укомплектованы электроразъёмами типа СЭ 11-19, 2РМГ, АМР. Электромагнит ПЭ 36 на 9 мм длиннее и на 12 г. тяжелее электромагнита ПЭ 35, если это не является принципиальным, то применение электромагнита ПЭ 36 предпочтительнее ПЭ 35, особенно в режиме работы ПВ 100%.
