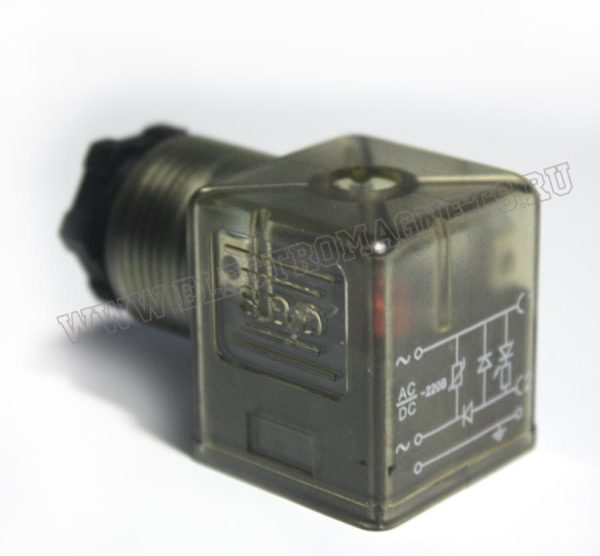

Розетка электросоединителя DIN 43650 (СЭ11-19) 2+1 конт + Профильная прокладка + Крепежный винт + со световой индикацией + выпрямительный полумост + варистор. Для переменного напряжения

Однополупериодный выпрямитель.

Описание встроенной электрической цепи

С целью повышения надёжности работы электромагнита выпрямительный полумост (однополупериодный выпрямитель, диод) размещён в электросоединителе, также электрическая цепь дополнена следующими элементами:

Для защиты от перенапряжения при отключении нагрузки  параллельно ей включён второй диод.

Варистор подключён параллельно источнику питания и служит для защиты от перенапряжения со стороны источника питания.

Светодиод служит для световой индикации подачи напряжения питания.

Встроенная электрическая схема соединителя din43650.
